В статье приводится описание разработки АО «НПП «Эталон» по автоматизированным системам мониторинга температур протяженных объектов, которые предназначены для полевого определения температуры грунтов согласно ГОСТ 25358-2012.
Внедрение разработанных технических решений позволяет повысить точность измерений и надежность, упростить существующие системы мониторинга температур, расширить области их применения.
Реклама, 0+. АО «НПП «ЭТАЛОН»
Erid: LdtCKeXW9
В Российской Федерации общая площадь вечномерзлых грунтов составляет около 63% территории. Там существует и развивается почти весь газодобывающий комплекс, значительная часть нефтедобычи, добыча цветных металлов, золота и алмазов; проходят газо- и нефтепроводы, железные и автомобильные дороги; расположены города и поселки с аэродромами и другой инфраструктурой. Многолетнемерзлые основания при приложении тепловых и механических нагрузок оказываются неустойчивыми при техногенном воздействии. Грунты, считавшиеся ранее твердомерзлыми, переходят в пластичномерзлое состояние, изменяется их водный режим, появляются таликовые зоны, увеличивается глубина сезонно-талого слоя, идет процесс техногенного обводнения и засоления, активизируются опасные криогенные процессы [1].
Природные условия Севера и один из самых уязвимых его элементов — вечная мерзлота — чутко реагируют на техногенные воздействия, которые вызывают изменения в экологической ситуации и геотехнической безопасности, что приводит к возникновению ряда негативных последствий.
Деградация мерзлоты вызывает массовые повреждения зданий и сооружений в городах Севера. Деформации нефте-, газо- и продуктопроводов, а также различных производств (особенно химических и металлургических) приведут к колоссальным выбросам загрязнителей в окружающую среду. Просадки и провалы полотна автомобильных и железных дорог, деформация аэродромных покрытий подорвут транспортное единство.
Проблема вечномерзлых грунтов, используемых в качестве оснований зданий и сооружений, является комплексом сложных проблем строительства на Севере в течение долгих лет практики возведения сооружений.
Для предотвращения рисков возникновения негативных последствий (деформаций зданий и сооружений) и затрат на их ремонт и восстановление, необходимо вести постоянный геотехнический мониторинг и внедрять различные методы обеспечения эксплуатационной надежности объектов на всех стадиях жизненного цикла сооружений [2].
Залогом успешного проектирования и эксплуатации объектов в северо-восточной части РФ является разработка и промышленное применение новых адекватных технических решений по контролю и управлению температурным режимом грунтов оснований различных сооружений.
Для этих целей АО «НПП «Эталон» разработало автоматизированные системы мониторинга температур протяженных объектов, которые предназначены для полевого определения температуры грунтов согласно ГОСТ 25358-2012. Внедрение разработанных технических решений позволяет повысить точность измерений и надежность, упростить существующие системы мониторинга температур, расширить области их применения [3].
Архитектура разработанных измерительных систем очень гибкая и позволяет в зависимости от поставленной задачи осуществлять оперативный, автономный или непрерывный мониторинг температуры грунта под основаниями зданий и сооружений, вдоль земляного полотна железных дорог, тем самым обеспечивая работоспособность и безопасность функционирования объектов в условиях вечной мерзлоты.
Область применения температурного мониторинга протяженных объектов достаточно широка. Туда относится нефтяная и газовая промышленность, а именно мониторинг тепловых потерь нефтепроводов и газопроводов; мониторинг распределения температуры в резервуарах с неагрессивными жидкостями. В строительной отрасли это мониторинг распределения температуры оснований зданий на вечномерзлых грунтах. Добавим сюда дорожное строительство, объекты теплоэнергетики и метеорологию. В геофизике системы температурного мониторинга необходимы для отслеживания температуры грунта на значительной площади, в том числе в термометрических скважинах.
Для автоматизированного сбора данных разработан и запущен в производство шкаф сбора и передачи данных ШСПД (рис.1) (Декларация о соответствии требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств»).
Устройство предназначено для автоматизированного сбора данных измерений температуры и других физических величин с контроллеров цифровых датчиков стационарных типа СКЦД по интерфейсу RS-485 и логгеров цифровых датчиков типа ЛЦД по радиоканалу с заданной периодичностью и передачи данных на сервер с последующей обработкой на ПК с помощью программного обеспечения «ГеоМет» (рис. 2).
Рис. 1. Шкаф сбора и передачи данных ШСПД и термокоса МЦДТ 0922
Рис. 2. Конфигурация автоматизированной системы температурного мониторинга грунтов
В зависимости от варианта исполнения ШСПД передача данных потребителю может быть осуществлена:
1.ШСПД-E/О — по Ethernet или оптоволоконной сети на внешний сервер;
2.ШСПД-E/О-C — по Ethernet или оптоволоконной сети на ПК со встроенного в ШСПД сервера;
3.ШСПД-GSM — по GSM-связи на внешний сервер.
ШСПД с заданным интервалом собирает данные измерений со всех СКЦД, подключенных по интерфейсу RS-485 и логгеров по радиоканалу, и передает их на единый сервер по GSM или Ethernet. Доступ для работы с данными осуществляется только для зарегистрированных пользователей через программное обеспечение «ГеоМет».
ШСПД относится к радиоэлектронным средствам (РЭС), не подлежащим регистрации (полоса радиочастот 433,075-434,79 МГц, мощность передатчика не более 10 мВт), согласно п. 22 Приложения к перечню РЭС, подлежащих регистрации Постановления Правительства РФ от 12.10.2004 г. №539.
ШСПД имеет степень защиты от пыли и воды IP65 и оснащен термостатом для подогрева электроники для работы при отрицательных температурах окружающего воздуха до -60 °С.
Для проведения оперативных замеров используется комплект оборудования, состоящий из контроллера ПКЦД-1/100 и термокосы МЦДТ 0922. ПКЦД-1/100 позволяет устойчиво считывать показания термокос с интервалом опроса от 10 секунд до 1 часа, а также сохранять информацию об измеренной температуре каждого датчика в термокосе в энергонезависимой памяти прибора.
В данном варианте оператор определяет температуру в текущий момент времени, подключая ПКЦД к МЦДТ. Записанные в ПКЦД данные со всех МЦДТ объекта затем переносятся оператором на ПК (рис. 3).

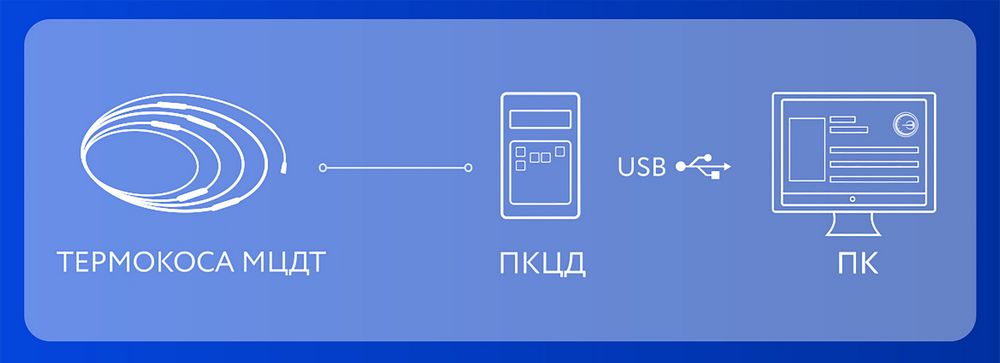

Рис. 3. Мониторинг температуры в ручном режиме при помощи переносного прибора ПКЦД
Для проведения автономных замеров температурных полей удаленных и труднодоступных объектов (термометрических скважин) используется комплект оборудования, состоящий из логгеров ЛЦД-2-USB и термокос МЦДТ 0922 или МЦДТ 1201.
При таком варианте логгер ЛЦД-2-USB совместно с термокосой МЦДТ размещается в термометрической скважине ниже уровня земли и работает автономно в течение нескольких лет, осуществляет периодические измерения температуры, сохраняет результаты измерений в собственной памяти. Записанные в ЛЦД-2-USB данные «считываются» оператором при непосредственном подключении ЛЦД-2-USB к ПК (рис. 4).
Рис. 4. Мониторинг температуры в ручном режиме при помощи логгера с USB выходом
При таком варианте ЛЦД-2-RM размещается с МЦДТ в скважине, осуществляет периодические измерения температуры, сохраняет результаты измерений в собственной памяти.
По запросу оператора записанные в ЛЦД-2-RM данные передаются по радиоканалу непосредственно на ноутбук или ПКЦД-2 с последующей передачей на ПК через USB (рис. 5).
ЛЦД-2-RM обеспечивает передачу данных по радиоканалу 433 МГц на расстояние до 1 км.

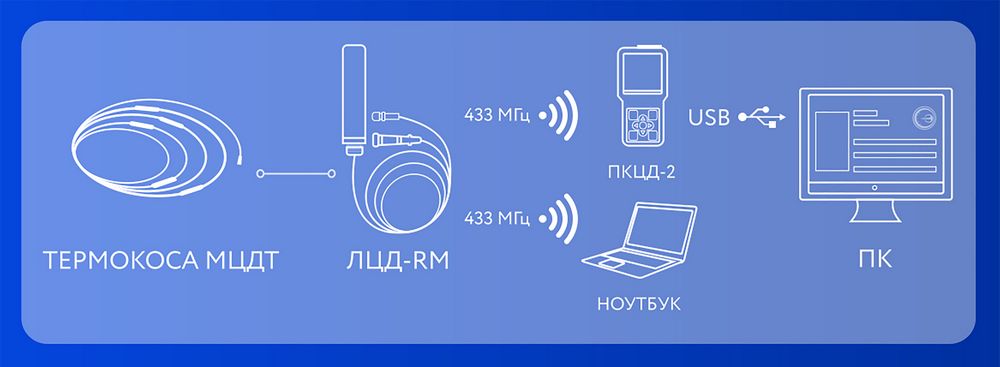

Рис. 5. Мониторинг температуры в ручном режиме при помощи логгера с радиоканалом ЛЦД-2-RM
Разработана первая версия ПО для чтения данных с радиологгеров при помощи смартфона с операционной системой Android (рис. 6).

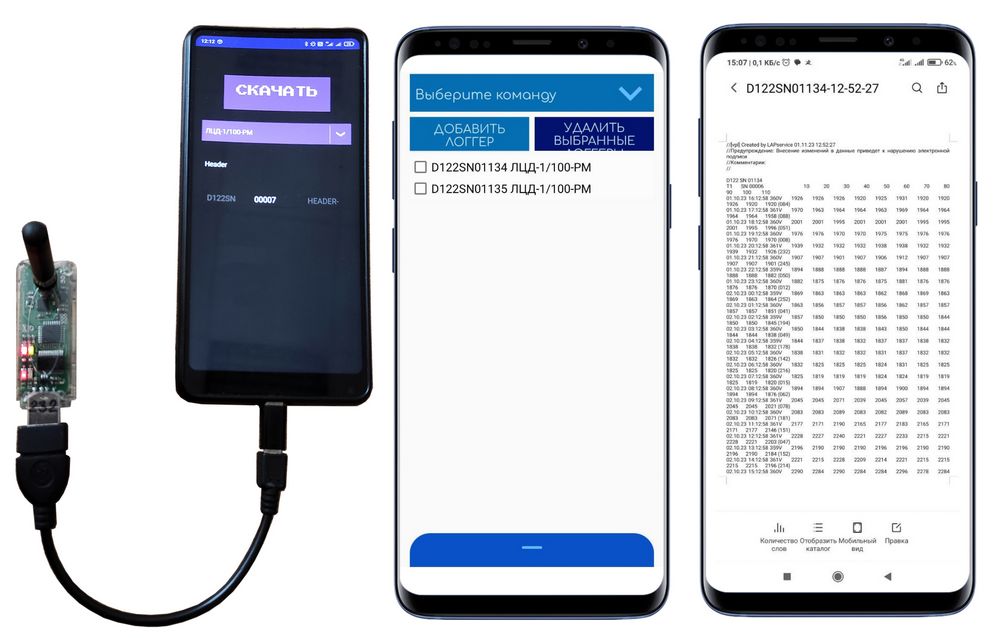

Рис. 6. ПО для чтения данных с радиологгеров при помощи смартфона с операционной системой Android
В настоящее время ПО позволяет:
Логгер ЛЦД-2-GSM размещается с МЦДТ в скважине и подключается к антенне, находящейся снаружи скважины, осуществляет периодическое считывание температуры, сохраняет результаты измерений во встроенной памяти. Данные с логгера передаются на удаленный сервер посредством GSM-связи, с последующей обработкой их на ПК с помощью ПО «ГеоМет» (рис. 7). Таким образом, данный вариант не требует дополнительного оборудования для передачи данных и выездов к месту установки логгеров. Отличительными особенностями ЛЦД-2 по сравнению с ЛЦД-1/100 являются: увеличенная емкость элементов питания и, соответственно, увеличенный срок автономной работы. Так же увеличен объем встроенной памяти для хранения измерений с МЦДТ. Кроме этого ЛЦД-2 получил степень защиты от пыли и воды IP68.

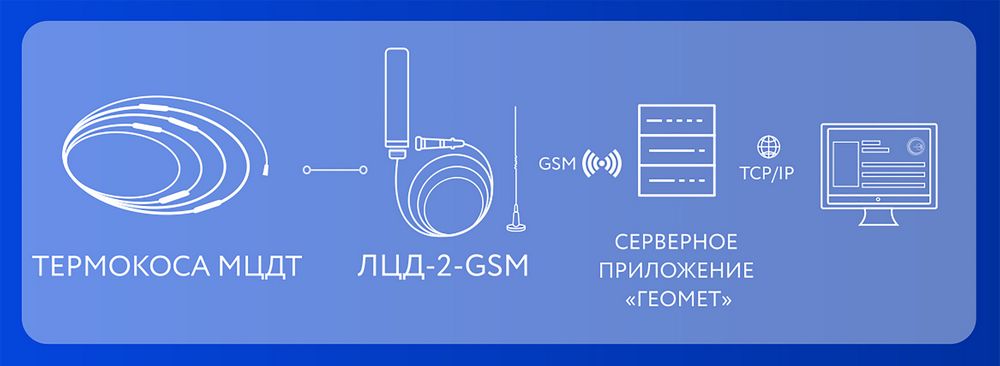

Рис. 7. Автоматизированный мониторинг температуры при помощи логгера ЛЦД-2-GSM
При комплектации и обустройстве термометрической скважины необходимо учесть, чтобы длина соединительного кабеля lк (расстояние от первого датчика до разъема) термокосы МЦДТ 0922 могла обеспечить расположение логгера ЛЦД на глубине 0,5…2 м от поверхности грунта. Это обеспечит комфортные условия работы для логгера даже при критических отрицательных температурах.
Логгер ЛЦД-2-lora размещается с МЦДТ в скважине и подключается к антенне, находящейся снаружи скважины, осуществляет периодическое считывание температуры, сохраняет результаты измерений во встроенную память. Данные с логгера передаются на сервер через шлюзы сети Lorawan, с последующей обработкой их на ПК с помощью ПО «ГеоМет» (рис.8).

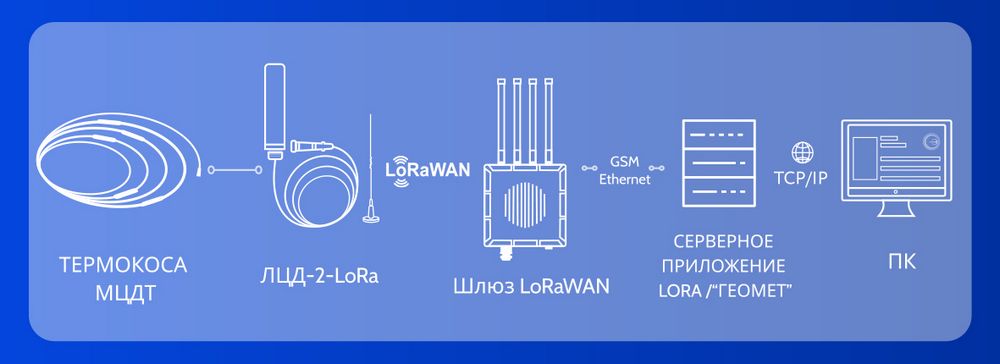

Рис. 8. Автоматизированный мониторинг температуры при помощи логгера ЛЦД-2-lora
Для решения задач непрерывного мониторинга температуры и оповещения об ее критических изменениях под зданиями и сооружениями, рекомендуется использовать систему, представляющую собой совокупность контроллеров СКЦД-6/200 с использованием линии связи RS-485, и термокос МЦДТ 0922 и (или) МЦДТ 1201.
СКЦД соединяются в одну линию и подключаются к ПК через устройство распределительное USB/RS-485. Данные с заданной периодичностью считываются и сохраняются во встроенной памяти СКЦД или сразу передаются на ПК в режиме реального времени для дальнейшей обработки в программе «Viper». К каждому СКЦД можно подключить до шести МЦДТ (рис. 9).

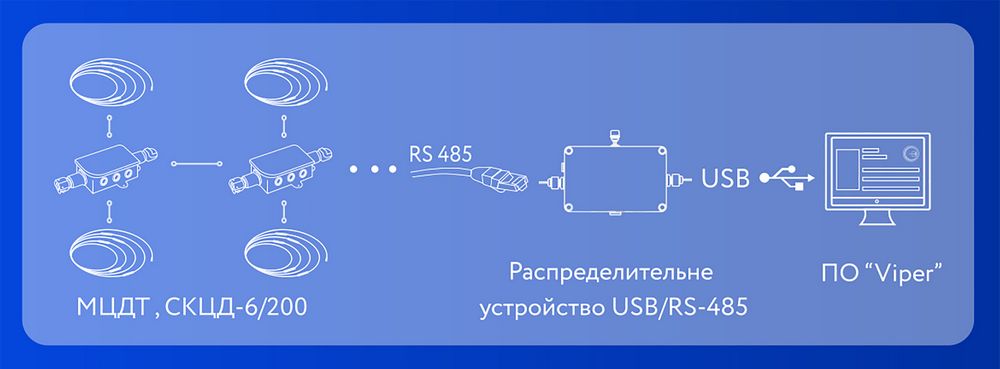

Ри. 9. Стационарный вариант мониторинга температуры с проводной передачей данных при помощи контроллеров СКЦД-6/200
В данном варианте все подключенные к ШСПД СКЦД-6/200 передают данные со всех подключенных к ним МЦДТ через установленный оператором (в ШСПД) промежуток времени. Данные передаются в ШСПД в режиме реального времени. Данные с ШСПД поступают на сервер для последующей обработки на ПК при помощи ПО «ГеоМет». В зависимости от варианта исполнения передача данных потребителю может быть осуществлена по Ethernet, оптоволоконной сети или GSM-связи на внешний сервер (рис. 10).

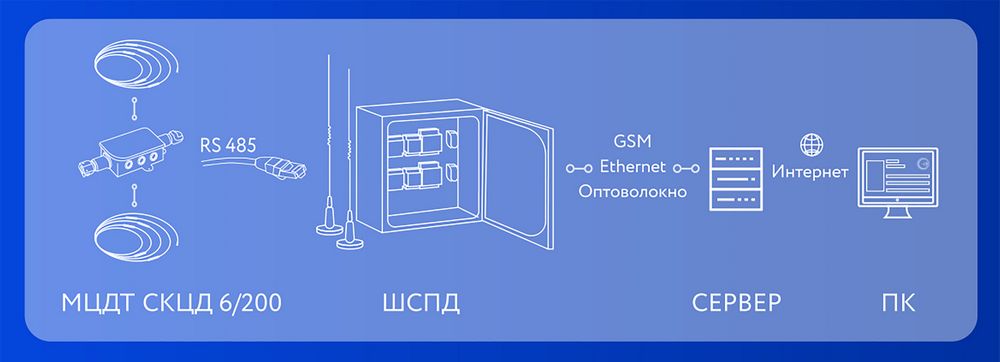

Рис. 10. Автоматизированный мониторинг температуры при помощи стационарного контроллера СКЦД
В данном варианте логгеры ЛЦД-2-RM передают результаты измерений на ШСПД по радиоканалу с заданной периодичностью. Данные с ШСПД поступают на сервер для последующей обработки на ПК при помощи ПО «ГеоМет». В зависимости от варианта исполнения передача данных потребителю может быть осуществлена по Ethernet, оптоволоконной сети или GSM-связи на внешний сервер.

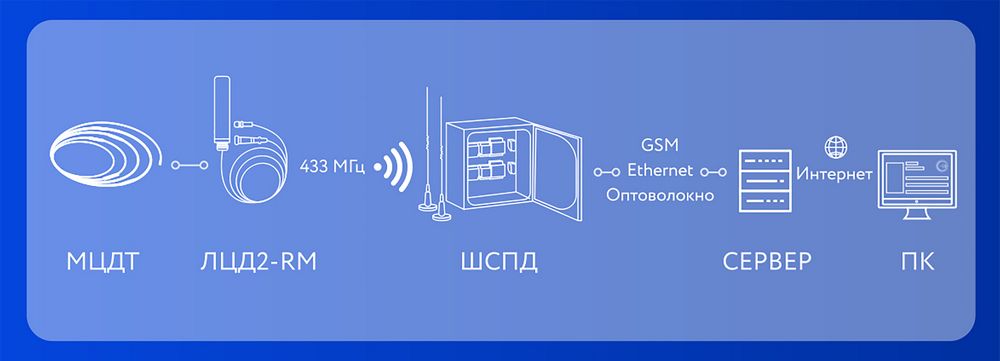

Рис. 11. Автоматизированный мониторинг температуры при помощи логгера ЛЦД2-RM
Для удобства установки термокос и логгеров на объектах производителем выпускаются дополнительный аксессуары обустройства термометрических скважин.
Это оголовки термометрических скважин ОТС 0922 и ООТ 0922, предназначенные для защиты скважины от попадания атмосферных осадков и от актов вандализма, элементы крепления ЭК 0922, предназначенные для установки (подвешивания) термокосы МЦДТ 0922 и логгера ЛЦД-1/100 на заданную глубину в термометрической скважине и др.
Для примера приведем несколько вариантов обустройства термометрических скважин.
1. Классическая термометрическая скважина с логгером ЛЦД-2-USB
Комплектность:
2. Классическая термометрическая скважина с обсадной трубой и логгером ЛЦД-2-USB
Комплектность:
Отличается от классической тем, что между обсадной трубой и самой термометрической скважиной есть наличие теплоизоляции, позволяющей более достоверно измерять температуру на малой глубине в скважине от 0 до 3 м из-за того, что колебание температуры окружающей среды оказывает меньшее влияние на малых глубинах.
3. Термометрическая скважина с радиологгером ЛЦД-1/100-РМ
Комплектность:
Отличается от второго тем, что вместо логгера с SD картой устанавливается антенна и радиологгер ЛДЦ-1/100-РМ, позволяющий без вскрытия скважины считывать накопленные
данные на расстоянии от 3 км. до термометрической скважины.
Продукция АО «НПП «Эталон» внесена в Государственный реестр средств измерений, имеет сертификаты соответствия для работы во взрывоопасных средах, маркировка взрывозащиты РО Ех ia I Ma X/0Ex ia IIC T6 Ga X.
Опыт применения систем мониторинга температуры
Для контроля и управления температурным режимом грунтов системы ГТМ производства АО «НПП «Эталон» успешно внедрены на различных участках и объектах РФ:
Опыт применения оборудования подробно описывался в предыдущих статьях нашего предприятия. Например, в журнале «ГеоИнфо»: Опыт применения систем мониторинга температуры и тепловых потоков вечномерзлых грунтов.
Полный каталог продукции: Системы температурного мониторинга мерзлых, промерзающих и протаивающих грунтов.
В заключении отметим следующее:
